TDWFE-6000型鐵電溫譜測儀

關鍵詞:電滯回線 ,鐵電測試儀，電壓，頻率 ，電致應變，蝴蝶曲線

一、產品介紹：

    TDWFE-6000型鐵電溫譜測儀是一款高量程款的鐵電性能材料測試裝置，這款設備可以適用于鐵電薄膜、鐵電體材料（既可塊體材料）的電性能測量，可測量鐵電薄膜電滯回線、可測出具有非對稱電滯回線鐵電薄膜值。可以進行電致應變測試，可以蝴蝶曲線功能，設備還可以擴展高溫電阻，高溫介電，電容-電壓曲線，TSC/TSDC等功能。本儀器是從事壓電材料及壓電元件生產、應用與研究部門的重要設備之一，已經在各大高校和科研院所廣泛使用。

二、主要技術指標：

1、輸出信號電壓：：±10KV

2、溫度；室溫-200℃，控溫精度：±1℃

3、控制施加頻率0.01到250KHz（陶瓷、單晶，薄膜）PC端軟件控制自定義設置；

4、控制輸出電流0到±50mA連續可調，PC端軟件控制自定義設置。

5、動態電滯回線測試頻率范圍 0.01Hz-5kHz

7、最小脈寬保持時間為20us;最小上升沿時間為10us;

8、疲勞測試頻率500kHz（振幅10 Vpp，負載電容1 nF）；使用高壓放大器后疲勞頻率最高5kHz;

9、測試速度：測量時間《5秒/樣品?溫度點

10、樣品規格：塊體材料尺寸：直徑2-100mm，厚度0.1-10mm

11、主要功能： 動態電滯回線DHM，靜態電滯回線SHM，I-V特性，脈沖PUND，疲勞Fatigue，電擊穿強度BDM，漏電流LM，電流-偏壓，保持力RM，

10. 電荷解析度不小于10 mC;

漏電流測量范圍:1pA~ 20 mA，分辨率不低于0.1pA;

12、薄膜測試功能：配置薄膜測試變溫探針臺一套，電子顯微鏡一套，高壓放大器±100V 一臺，溫度范圍：室溫~400度。

13、 樣品厚度：30nm~1mm，測試頻率0.01Hz~100kHz@0~±100V

連續可調，及相應的電壓電路系統；

14、控制方式：計算機實時控制、實時顯示、實時數據計算、分析與存儲

15、軟件采集：自動采集軟件，分析可以兼容其他相關主流軟件。

16、測試精度：±0.05%

17、內置電壓：±20V

18、 可擴展激光干涉儀，進行電致應變測試 位移精度50nm；

19、激光非接觸式測量；

20、實現應變曲線顯示與記錄；

21、 電壓范圍0到±5 kV；

22、最大量程2mm；

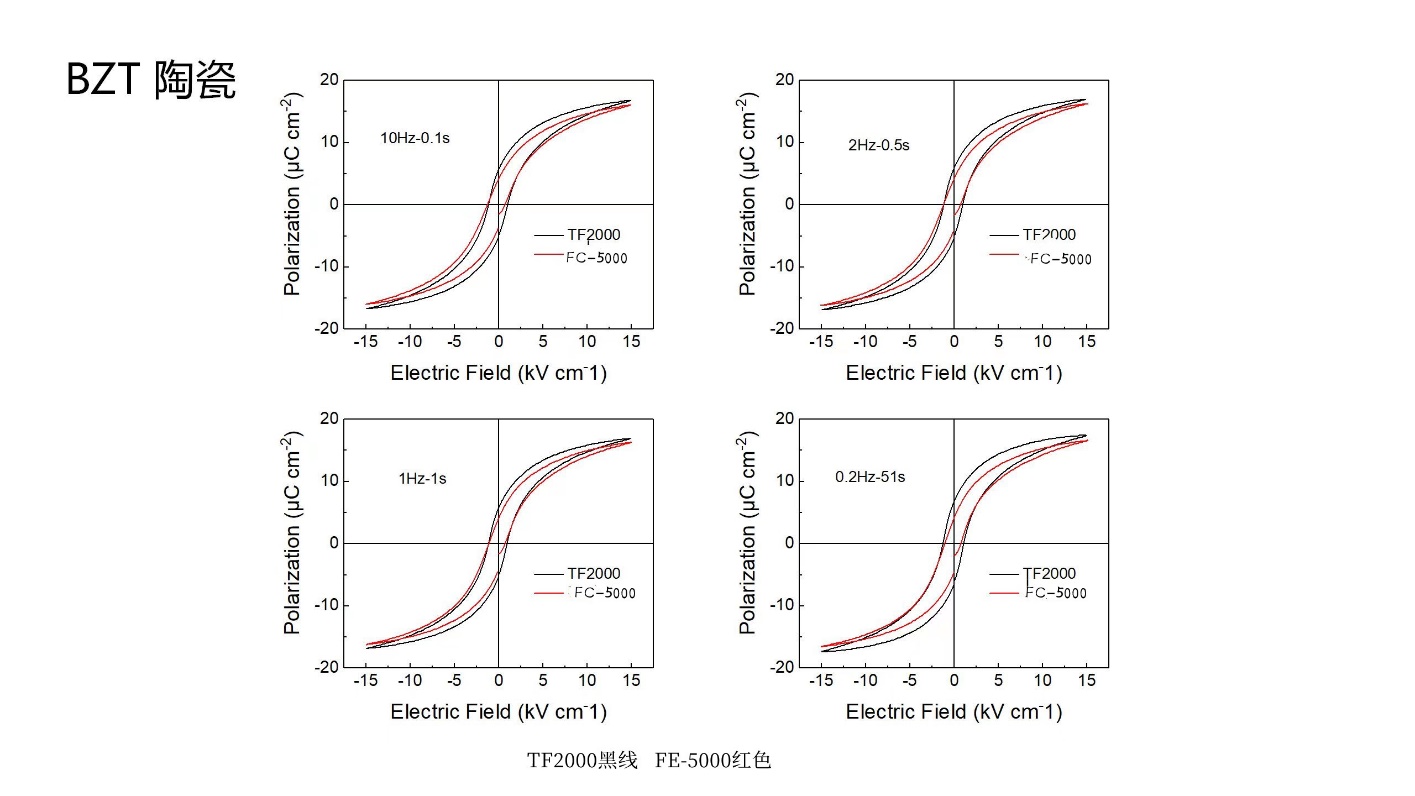

          FC-5000和美國TF-2000測試數據對比圖

FC-5000和美國TF-2000測試數據對比圖
