壓電設備三件套：壓電測試儀+壓電極化裝置+壓電片成型裝置

關于壓電材料的研究已經有很長一段時間了，現在能夠形成一整套供應鏈檢測壓電測試儀裝備的目前采用中科院聲學所提供的壓電設備三件套：壓電測試儀+壓電極化裝置+壓電片成型裝置。這三套設備基本上滿足了從材料的生產，制作，成型，測試的四個要素。

三樣設備：ZJ-3/6型壓電測試儀+PZT-JH10/4型壓電極化裝置+ZJ-D33-YP15壓電陶瓷壓片機

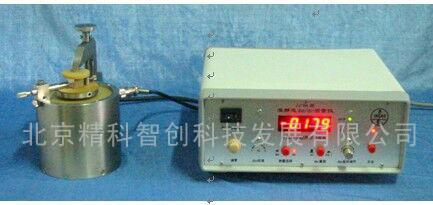

ZJ-3A/B/J型壓電測試儀（靜壓電系數d33測量儀）

ZJ-3A/B/J型壓電測試儀

關鍵詞：壓電，d33,極化,壓電片

鄭重申明：

最近網上有單位冒充我們的壓電產品，他們采用盜圖，或是盜取技術參數，我們的產品沒有授權給任何一家單位，確認產品可以直接撥打電話：15810615463 010-60414386 。

2.為了保護購買者的利益：我們支持貨到驗收后付款，請勿相信其它任何仿制我們參數相同的產品

目前我們國家對材料測試越來越重視，很多單位及科研院校對產品甄別出現很大問題，但是真正測試材料需要選擇一款精準可靠的測試產品，這樣對自己的測試成果及研究會帶來很大的作用,對我們的生產帶來極大的指導性作用。

ZJ-3A/B/J型壓電測試儀（靜壓電系數d33測量儀）
關鍵詞:壓電,陶瓷材料,高分子,d33/d15

一、產品介紹：

ZJ-3A/B/J型壓電測試儀（靜壓電系數d33測量儀）是為測量壓電材料的d33常數而設計的專用儀器，它可用來測量具有大壓電常數的壓電陶瓷，小壓電常數的壓電單晶及壓電高分子材料。此外，也可測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數，儀器測量范圍寬，分辨率細，可靠性高，操作簡單，對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，測量結果和極性在三位半數字面板表上直接顯示。ZJ-3型壓電測試儀（靜壓電系數d33測量儀）在原ZJ-2A型壓電測試儀的基礎上增加了對被測元件的放電保護、放電提示以及被測波形輸出等功能，使得儀器在測量未放電（尤其是較大尺寸）的壓電元件時具備了高電壓放電提示及保護功能，本儀器是從事壓電材料及壓電元件生產、應用與研究部門的重要儀器。

二、參考標準:
GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB000?Tj1.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986《壓電陶瓷材料性能測試方法 熱釋電系數的測試》
三、產品主要功能：

﹡測量壓電材料的d33常數

﹡測量具有大壓電常數的壓電陶瓷

﹡測量小壓電常數的壓電單晶及壓電高分子材料

﹡測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數

四、主要技術指標

d33測量范圍：

★ ×1擋：10到2000pC/N，20 至4000pC/N，可以升級到10000PC/N.
★×0.1擋： 1到200pC/N，2 至400pC/N。

★可以配套PZT-JH10/4/8/12型壓電極化裝置使用

★可以配套ZJ-D33-YP15壓電壓片機使用
誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

★計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）

★電壓保護：獨有的放電保護功能
±5%±1個數字，當d33在10到200pC/N；
×0.1擋：±2%±1個數字，(當d33在10到200pC/N)
±5%±1個數字，當d33在10到20pC/N。
分辨率：   ×1擋：1 pC/N；×0.1擋：0.1 pC/N。
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。
重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。

五、壓電電容測試裝置：

六、壓電極化裝置：

1. 能夠同時極化1-4片試樣，

2. 安全可靠，溫度補償快、恒溫精度高

3. 每路當漏電流超過規定值時，都具有切斷保護功能，不影響其它樣片的極化，其它回路可按正常極化時間完成極化。

4. 任意夾持樣品尺寸為3-40mm片方型或是圓型試樣

1、工作電源：AC220V  50/60HZ

2、額定功率：2.0kw

3、壓電材料極化或耐壓測試：DC：0-10KV（±5％+2個字）連續可調

4、總電流：10mA

5、每路切斷電流：0.5mA

6、定時：1-99min±5％任意設定

7、加熱元件 ：優質電阻絲

8、1次測試試樣數量:可加載1-4片試樣

9、額定溫度 ：≤180℃

10、最高溫度 ：200℃

11、控溫方式 ：智能化恒溫控制（進口表）

12、樣片 ：樣品尺寸為3-40mm片方型或是圓型試樣

13、外形尺寸 ： 寬872高466深360（mm)
