ZJ-3

型

精

密

D33

測

試

儀

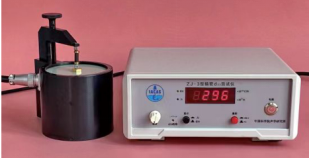

ZJ-3型壓電測試儀（靜壓電系數d33測量儀）是為測量壓電材料的d33常數而設計的專用儀器，它可用來測量具有大壓電常數的壓電陶瓷，小壓電常數的壓電單晶及壓電高分子材料。此外，也可測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數，儀器測量范圍寬，分辨率細，可靠性高，操作簡單，對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，測量結果和極性在三位半數字面板表上直接顯示。ZJ-3型增加了對被測元件的放電保護、放電提示以及被測波形輸出等功能，使得儀器在測量未放電（尤其是較大尺寸）的壓電元件時具備了高電壓放電提示及保護功能，本儀器是從事壓電材料及壓電元件生產、應用與研究部門的儀器。

d33測量范圍：

 ×1擋：10到2000pC/N，20 至4000pC/N，可以升級到10000PC/N.
×0.1擋： 1到200pC/N，2 至400pC/N。

可配D31塊體夾具，D15塊體夾具，D15圓管夾具，薄膜拉伸夾具

可以配套PZT-JH10/4/8/12型壓電極化裝置使用

可以配套ZJ-D33-YP15壓電壓片機使用
誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）
±5%±1個數字，當d33在10到200pC/N；
×0.1擋：±2%±1個數字，(當d33在10到200pC/N)
±5%±1個數字，當d33在10到20pC/N。
分辨率：   ×1擋：1 pC/N；×0.1擋：0.1 pC/N。
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。
重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。

補充參數:

TDZT-04C

鐵

電

性

能

綜

合

測

試

系

統

TDZT-04C鐵電性能綜合測試系統是最新一代鐵電材料參數測試儀適用于鐵電薄膜、鐵電體材料（既可塊體材料）的電性能測量，可測量鐵電薄膜電滯回線、I—V特性及開關特性，可精確地測出具有非對稱電滯回線鐵電薄膜的Pr值?？蓽y鐵電體材料的電滯回線及I—V特性。

主要技術指標：

1.輸出信號電壓：：薄膜：0～±10V 陶瓷、材料：0～±2000V

2.輸出信號頻率：薄膜材料1-1000HZ，陶瓷：0-1Hz

3.電容范圍：1000nf～ 100nf, 精度: ≤1%。

4.電流范圍: 1nA～10A ,精度: ≤1%。

5、測試樣品：0-20mm  5個

6、高壓樣品池：開放式：8CM*5CM

7、三維移動薄膜測試平臺：直立式探針一套

8、電流：1-10倍放大，信號：1-20倍。.數據結口：USB或BNC接口。

9. 數據采集分析軟件： 能畫出鐵電薄膜的電滯回線，定量得到鐵電薄膜材料的飽和極化Ps、剩余極化Pr、矯頑場Ec、漏電流等參數;可以進行鐵電薄膜材料的鐵電疲勞性能、鐵電保持性能的測試，電阻測量，漏電流測量。

10.可以配合ZJ-3和ZJ-6型壓電測試儀操作系統

PZT-JH10/4壓

電

極

化

裝

置

（10KV以下

壓電

陶瓷

同時

極化

1-4片）

主要特點：

1.能夠同時極化1-4片試樣

2.提供多套測試夾具（可以測試粉末，單樣品，及薄的壓電陶瓷片）

2. 安全可靠，溫度補償快、恒溫精度高

3. 每路當漏電流超過規定值時，都具有切斷保護功能，不影響其它樣片的極化，其它回路可按正常極化時間完成極化。

4. 任意夾持樣品尺寸為0-40mm片方型或是圓型試樣

7、工作電源：AC220V  50/60HZ

8、額定功率：2.0kw

9、壓電材料極化或耐壓測試：DC：0-10KV（±5％+2個字）連續可調

10、總電流：10mA

11、每路切斷電流：0.5mA

12、加熱時間：可以自動設定

13、加熱元件 ：優質電阻絲

14、1次測試試樣數量:可加載1-4片試樣

15、額定溫度 ：≤180℃

16、最高溫度 ：200℃

17、控溫方式 ：智能化恒溫控制（進口表），多段程序可控

18、樣片 ：樣品尺寸為3-40mm片方型或是圓型試樣

19、外形尺寸 ： 875*470*400（mm)

20、極化探頭：優質銅電極（0.2mm）

21、標準極化樣品：8片（10mm*1.5mm）

21、配套設備裝置：能夠配合ZJ-3和ZJ-6壓電測試儀進行測量

22、配套設備裝置：可以配置10MM，20MM，30MM，40MM壓片夾具

JKZC-YDZK03A

Dielectric tester型

壓電

阻抗

測試儀

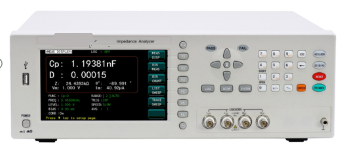

JKZC-YDZK03A Dielectric tester型壓電阻抗測試儀是一款多功能的介電測試儀，即可測試包括介電常數、介電損耗、電容等參數，又可以測量諧振頻率Fs，反諧振頻率Fp，機電耦合系數 Ke?，機械品質因素 Qm，最大導納Gmax等材料參數，為材料研究測試提供第一手原始數據，提供元整的數據圖，是高等院校，科研院所及材料研究生產的重要工具,同時還可以配合高溫設備，進行高溫設備測試。

一、主要特點：

自動平衡技術電橋，測量準確度高

4端對開爾文測試端，測量范圍準確度高

提供內部直流偏壓-5V～+5V

可選配內部±40V偏置電壓源

簡體中文、英文操作語言

分檔測量、列表掃描、繪圖掃描、開路、短路、負載校正等等功能

配備電導率σ·介電常數ε的運算功能

進行測試數據、測試條件保存（U盤或內部）

繪圖掃描圖像直接拷屏到U盤功能

加強的測試端保護功能

USB、GPIB、RS232、LAN等上位機連接接口

二、主要技術參數

1、頻率：20HZ-1MHZ,5MHZ,10MHZ,15MHZ,30MHZ，50MHZ多種可選

2、D33測試范圍：0-6000PC/N(選配ZJ-3型精密壓電系數測試儀)

5、基本精度 ：0.05%

6、測試電平: 5mV—2Vrms

7、輸出阻抗: 10Ω, 30Ω, 50Ω, 100Ω

8、測試參數：D33，電容，介電常數，諧振頻率Fs，反諧振頻率Fp，機電耦合系數 Ke?，機械品質因素 Qm，最大導納Gmax等

9、通道數：1通道

10、電極： 雙面夾持探針

11、軟件：自動計算并輸出數據，軟件可根據實驗方案設計，通過測量C和D值，自動完成介電常數和介電損耗隨頻率、電壓、偏壓多維變化的曲線。

ZJ-D33-YP5

壓

電

陶

瓷

壓

片

機

ZJ-D33系列型手動壓電/材料壓片機和電動壓電/材料壓片機廣泛用于新材料，超導，粉末陶瓷，新型電源，建材等領域，可以配合ZJ-3/6/5型壓電測試儀和鈣鐵分析，紅外光譜(IR)， X熒光(XRF)分析儀器配套使用，用特定的模具可以壓制成各種各樣的片,柱及異型體,組合體等進行科學研究，應用非常廣泛,使用簡單、方便、可靠。目前是國內高等院校進行自行科學材料研究的重要輔助工具。

應用范圍：

粉末陶瓷壓片，新材料壓片，超導壓片，新型電源，建材壓片

特點：具有快速上壓，快速退模，壓力高，穩定性好，不漏油，無污染，維修簡便

手動型技術參數 :
壓力范圍: 0--15T，0-24T，0-30T，0-40T
系統壓力: 0--25 MPa ( 250Kgf /Cm*Cm )，0--40 MPa ( 400Kgf /Cm*Cm )，0--30 MPa ( 300 Kgf /Cm*Cm )，0--40 MPa ( 400Kgf /Cm*Cm )
油缸升程: 0--20 mm，
壓力穩定性:≤1MPa / 10min
運動模式: 帶快速預緊.
工作空間: 160×160×150 mm
外形尺寸: 270×200×450 mm

KJ-SPC-3000

小

型

半

自

動

絲

網

印

刷

機

KJ-SPC-3000小型半自動絲網印刷機，采用微電腦式單片機控制，可進行手動或半自動兩種模式的絲網印刷。工作臺帶吸氣孔，可吸附薄膜基底，zui大印刷面積為280mm*350mm，刮刀恒壓控制，確保印刷中的壓力穩定，保證印刷質量。該設備可廣泛應用于各類小型平面材質印刷，如柔性電極制備、OLED、燃料電池及太陽能電池等的涂覆印刷工藝中。

產品特點：

兩種工作模式：手動（腳踏開關）和半自動（面板控制）

采用微電腦式單片機控制系統，印刷數量可數顯統計

采用氣動驅動，刮刀恒壓裝置，確保印刷中的壓力穩定，印刷精度高

樣品臺帶吸氣孔，可吸附各薄膜基底

左右行程、網框前后左右上下、工作臺前后左右、刮刀/回墨刀角度等參數任意可調

工作電源：電壓：AC220V或110V 50/60Hz；功率：40W

 基本參數：
最大網框尺寸：400*600mm

工作臺尺寸：300*500mm

最大印刷面積：280*350mm

可放樣品zui大厚度：80mm

精確度：±0.08mm

印刷速度：800-1200 pcs/h

氣源壓力：0.5-0.6MPa

產品尺寸：750×650×850mm

產品重量：90kg

XQMJ-2L

型

0.1μm立

式

方

形

行

星

式

球

磨

機

     XQMJ-2L型立式方形行星球磨機是混和、細磨、小樣制備、新產品研制和小批量生產高新技術材料的裝置。XQMJ-2L型0.1μm立式方形行星式球磨機星式球磨機體積小、功能全、效率高、噪聲低，是科研單位、高等院校、企業實驗室獲取研究試樣（每次實驗可同時獲得四個樣品）的設備，該球磨機可以使研磨材料達到《0.1μm，而且配用真空球磨罐，可在真空狀態下磨制試樣。

立式方形行星式球磨機參數
性能指標：
粉碎原理：摩擦力、沖撞力
研磨方式：干/濕，真空，低溫多種可選
傳動方式：齒輪傳動
工作方式：兩個或四個球磨罐同時工作
粉碎時間：15-20min
最大進料尺寸：土壤料≤10mm ,其他料≤3mm
出料粒度：最小可達0.1um（不同物料及研磨工藝會有差異）
功   率：2-6L 0.75KW，6-12L 1.5KW ， 20-100L  4KW-11KW
★可以配套PZT-JH10/4/8/12型壓電極化裝置使用
★可以配套ZJ-D33-YP15壓電壓片機使用
★可以配套ZJ-3型，ZJ-6型壓電測試儀使用
球磨罐體積：每罐0.05L-1L,總體積0.2L-4L
批次最大研磨量：1000ml / 2000ml / 4000ml / 6000ml/10000ML
球磨罐材質：不銹鋼、尼龍、聚丙烯、超高密度聚乙烯、聚四氟乙烯、聚氨酯、剛玉、氧化  鋯、瑪瑙、硬質合金等
研磨球材質：不銹鋼/氧化鋁/氧化鋯/瑪瑙/硬質合金
研磨球尺寸：2-30mm
功能模式：正向運行(時間可設)、反向運行(時間可設)、正反交替運行、間歇運行(時間可設)，定時研磨(時間可設)、暫停、無極調速、緊急停止，還原
研磨時間設定：1-9999
驅動電壓：110-120V / 220-240V
頻率：50-60Hz
電源接頭：單相
機體尺寸（長*寬*高）：720*468*535
凈重：75kg
毛重：95kg
防護等級：IP53
標準：CE
